Heckschublade für California T5/T6/T6.1 Beach mit 3er Sitzbank
Versandkostenfrei innerhalb DeutschlandDer Heckauszug erleichtert das Be- und Entladen des Stauraums im Heck. Die Heckschublade ist optimiert für die konsequente Beladung mit Euroboxen. Der Rahmen des Heckauszugs ist an zwei Punkten an den Bodenschienen befestigt.
Die Eigenschaften im Überblick:
- preiswert und robust
- leichtester und kompaktester Heckauszug seiner Klasse
- optimiert für genormte Euroboxen
- flexibel einsetzbar
- einzigartige Schubladenkonstruktion aus eloxierten Aluminiumprofilen
- Verriegelung im geschlossenen und geöffneten Zustand
- Schublade kann komplett herausgezogen werden
- Griffschlaufe für komfortable Einhandbedienung

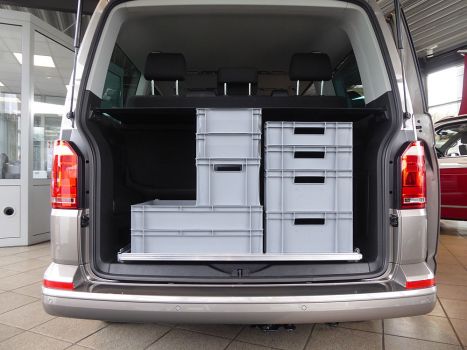

- flächen- und höhenoptimiert für Euroboxen
- Rückbank muss nicht verschoben werden
- leichter Einbau für eine Person
Diese Varianten kannst du wählen:
Calispace Beach 60:
- Innen: 1026 x 616 mm
- Außen: 1100 x 638 mm
- Zuschnitt Bodenplatte: 1020 x 610 mm

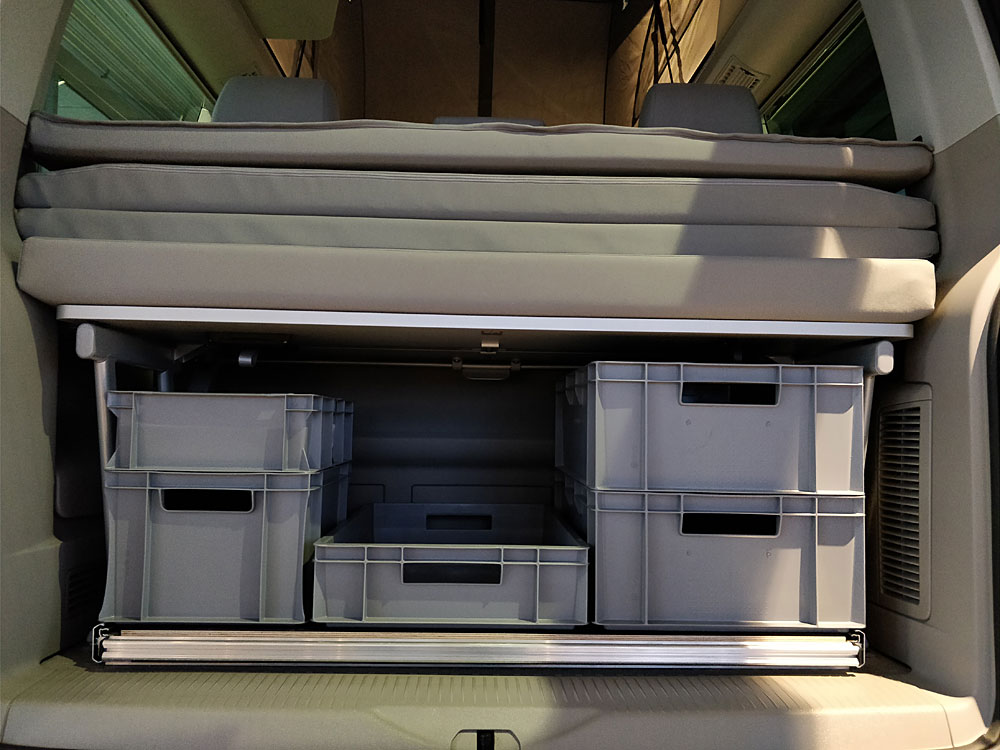

- 60er Boxen passen bei voller Tiefe des Multiflexbords ohne Verschiebung der Rückbank übereinander.
- Passend für Kühlbox DOMETIC COOLFREEZE CF(X) 35W innerhalb des Rahmens (ein abgebauter Griff).
Calispace Beach 70:
- Innen: 1026 x 716 mm
- Außen: 1100 x 738 mm
- Zuschnitt Bodenplatte: 1020 x 710 mm
- Verschiebung Sitzbank ca. 3 cm bei voller Tiefe des Multiflexbords.
Calispace Beach 80:
- Innen: 1026 x 816 mm
- Außen: 1100 x 838 mm
- Zuschnitt Bodenplatte: 1020 x 810 mm
- Verschiebung Sitzbank ca. 13 cm bei voller Tiefe des Multiflexbords.
Calispace Beach 100:
- Innen: 1026 x 1016 mm
- Außen: 1100 x 1038 mm
- Zuschnitt Bodenplatte: 1020 x 1010 mm
- Verschiebung Sitzbank ca. 33 cm bei voller Tiefe des Multiflexbords.
Foto: F. Toogood
Verriegelung:
Du kannst zwei verschiedene Verriegelungsarten wählen.
- Lock-in / Lock-out Einrastfunktion mit zwei Hebeln:
- Einseitige Verriegelung mit Rastbolzen. Bei der Verriegelung mit Rastbolzen wird die Schublade mit einem Rastbolzen gesichert, um ein unbeabsichtigtes Öffnen oder Schließen zu verhindern. Der Rastbolzen entriegelt oder verriegelt die Schublade indem er herausgezogen und um 90° gedreht wird. Im entriegelten Zustand kann die Schublade schnell und einhändig hinein- und herausgeschoben werden. Dies ist besonders Im "Campingmodus" oder bei Verwendung eines Fahrradträgers auf der Anhängerkupplung besonders bequem. Eine sportliche „Umarmung“ des Heckauszuges ist nicht erforderlich.
T5/T6 Modellvarianten
Multivan:
Alle Schubladen passen für Multivan ohne Multiflexbord. Die Seitenstabilität wird durch das Aufstellen der Zurrösen erreicht.
Beim Multivan mit Multiflexbord ist die 60er Variante nicht optimal, da die Schublade nicht weit genug nach hinten geht (dünnere Heckklappe).
Die 80er und 100er Variante ist nicht optimal für Fahrzeuge mit zusätzlichen Einzelsitzen.
Hinweis: Durch die Schrägstellung der Rückenlehne geht oben Platz verloren. Das bedeutet, dass z. B. beim Beach 80 keine 80er Boxen (2x40er Boxen) ohne zusätzliche Verschiebung der Rückbank übereinander passen.
Hinweis:
Wenn du 9 mm Siebdruckplatten verwendest, musst du die Ecken nicht abrunden. Die Platten passen zwischen Verbindungswinkel und Befestigungsflansch.
Technische Daten:
Teleskopschienen:
- hochwertige kugelgelagerte Vollauszüge (Schwerlastauszüge)
- sehr stabile Ausführung (Profi-Qualität)
- dynamisch belastbar bis 100 kg pro Paar
- hochglanzverzinkter Stahl
- Führung mit Stahlkugeln
- sanftes und geräuscharmes Führungssystem.
- trennbare Innenschiene
- Die Schublade kann nach der Entriegelung einfach heraus genommen werden
- Höhe: 53,4 mm, Breite: 19,5 mm, Materialstärke: 2 mm, Gewicht 4,4 kg
Rahmen:
- Aluminiumsystemprofil 35,5 x 11,5 mm, eloxiert
Der Rahmen wird mit 2 speziellen Bodenbefestigungsschrauben an den Bodenschienen befestigt.
Schublade:
- Aluminiumsystemprofil eloxiert 35,5 x 11,5 mm mit Haltewinkeln
Gewicht:
- ca. 5,5-7 kg
Lieferumfang:
Vormontierte Bauteile incl. Befestigungsschrauben und Zubehör.
Bodenplatten und Euroboxen sind nicht im Lieferumfang enthalten. Passende Euroboxen erhältst du im Baumarkt oder Onlineversandhändlern. Wir empfehlen Boxen mit Rippenstruktur im Boden.
Aufbauanleitung (PDF Datei)
Bestückungsmöglichkeiten mit Euroboxen (PDF Datei)
Weitere Informationen findest du im Tab "Zusätzliche Informationen"
Daher wird die Schublade mit einem Rastbolzen gesichert, um ein unbeabsichtigtes Öffnen oder Schließen zu verhindern. Der Rastbolzen entriegelt oder verriegelt die Schublade indem er herausgezogen und um 90° gedreht wird. Im entriegelten Zustand kann die Schublade schnell hinein- und herausgeschoben werden.
Schublade hinten entriegelt (sie kann geöffnet werden):
Schublade hinten verriegelt (sie kann nicht geöffnet werden):
Schublade vorne entriegelt (sie kann geschlossen werden):
Schublade vorne verriegelt (sie kann nicht geschlossen werden):
Auf dem Campingplatz ist es vorteilhaft, wenn man die Schublade auch mit einer Hand betätigen kann, insbesondere, wenn man einen Fahradheckträger angebaut hat.
Bei Teleskopschienen mit Lock-in / Lock-out Einrastfunktion mit zwei Hebeln ist dies normalerweise nicht möglich. Man kann die "Umarmung" bei unserem System vermeiden, indem man den linken Hebel mit einer Schraube blockiert.
Der perfekte Platz für die Markisenkurbel:
Foto: F. Toogood
Die Befestigung des Heckauszugs erfolgt mit vier Bodenbefestigungsschrauben an den Rastschienen.

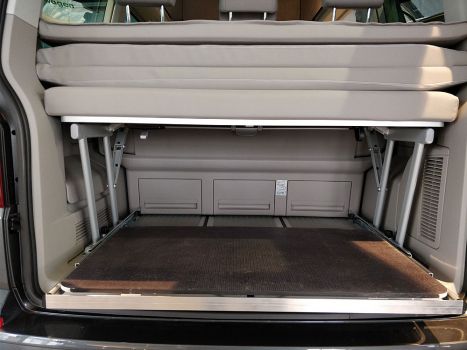

Die Griffschlaufe ermöglicht ein bequemes Herausziehen der Schublade.
Der Abstand zwischen Oberkante Bodenplatte und Unterkante Multiflexbord beträgt 450 mm (bei 12 mm Bodenplatte).
Bei Variante B sind es 420 mm.
Bei der Höhenberechnung der Boxen (Kühlbox) bitte die "Hindernisse" unter dem Bord beachten!

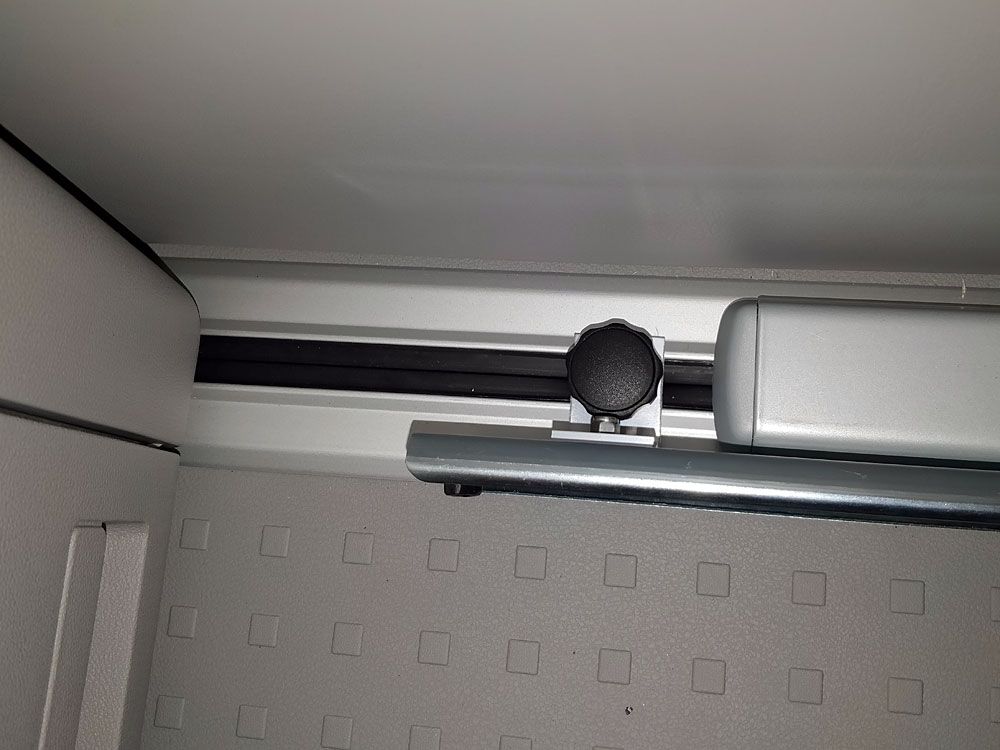

Der Rahmen wird mit Flauschstreifen und Muliflexrahmen links und rechts gegen seitliches Verschieben gesichert.

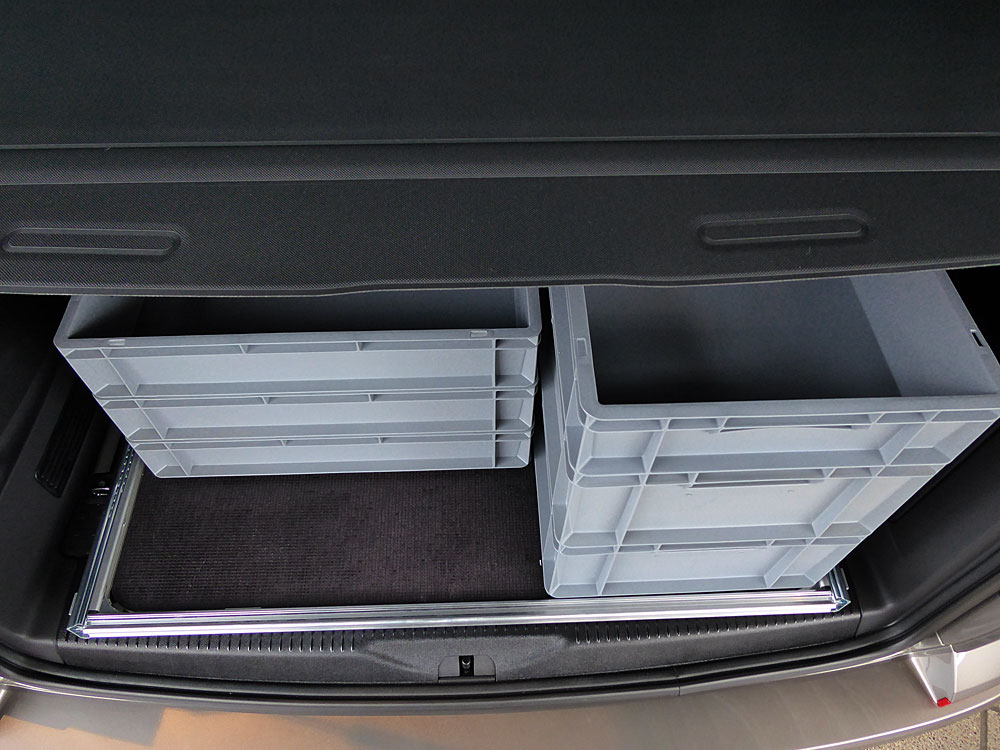

Abb.: Calispace Beach 70 mit verschobener Rücksitzbank (California Beach).
Auch bei Verwendung der Einzelsitze in der Mitte bleibt genug Platz für die Mitfahrer.
Beim Multivan ermöglicht diese Sitzposition den Einbau des Calispace Beach 80, da die Schublade wegen der "dünneren" Heckklappe weiter hinten eingebaut werden kann.
Beim Beach 80 könnte es im California Beach zu eng werden.
